Eine Einlaufdusche wird normgerecht mit einer Verbundabdichtung (AIV-F) oder bahnenförmigen Abdichtung (AIV-B) unter dem Fliesenbelag abgedichtet. Maßgeblich ist DIN 18534, die den Duschboden als Wassereinwirkungsklasse W2-I einstuft. Der Ablauf wird mit einer passenden Dichtmanschette faltenfrei in die Abdichtungsebene eingebunden. Fliesen und Fugen allein schützen nicht: Die Abdichtungsebene muss unter dem Fliesenbelag liegen, sonst drohen Schimmel und Bauschäden.
Kurzüberblick: die wichtigsten Schritte
- Untergrund prüfen: Tragfähigkeit, Feuchte, Gefälle ausreichend bemessen und Estrichart kontrollieren
- Grundierung auftragen und Detailverstärkungen (Dichtbänder, Innen- und Außenecken) einarbeiten
- Abdichtungsschicht(en) aufbringen: Mindestschichtdicken einhalten, Ablauf mit Dichtmanschette anschließen
- Trocknungszeit abwarten, Dichtheitsprüfung durchführen, erst dann Fliesen verlegen
Inhaltsverzeichnis
- Was Sie vor der Arbeit brauchen: Material und Werkzeug
- Schritt für Schritt: Einlaufdusche abdichten vor dem Fliesen
- Was sagt die DIN 18534 zur Einlaufdusche?
- Wo entstehen Fehler? Kritische Stellen und wie Sie sie vermeiden
- Trocknungszeiten und Dichtheitsprüfung: Wie lange warten?
- Was kommt unter die Fliesen? Schichtaufbau bei Neubau und Sanierung
- Wichtige Erkenntnisse
- Aus Sicht des Fliesenmeisters: Warum die Abdichtung kein Sparfeld ist
- Fliesen-kugel übernimmt die Abdichtung für Sie
- Nützliche Quellen und Normen
- FAQ

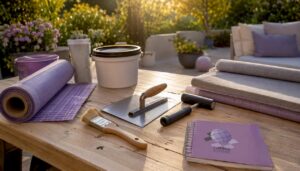

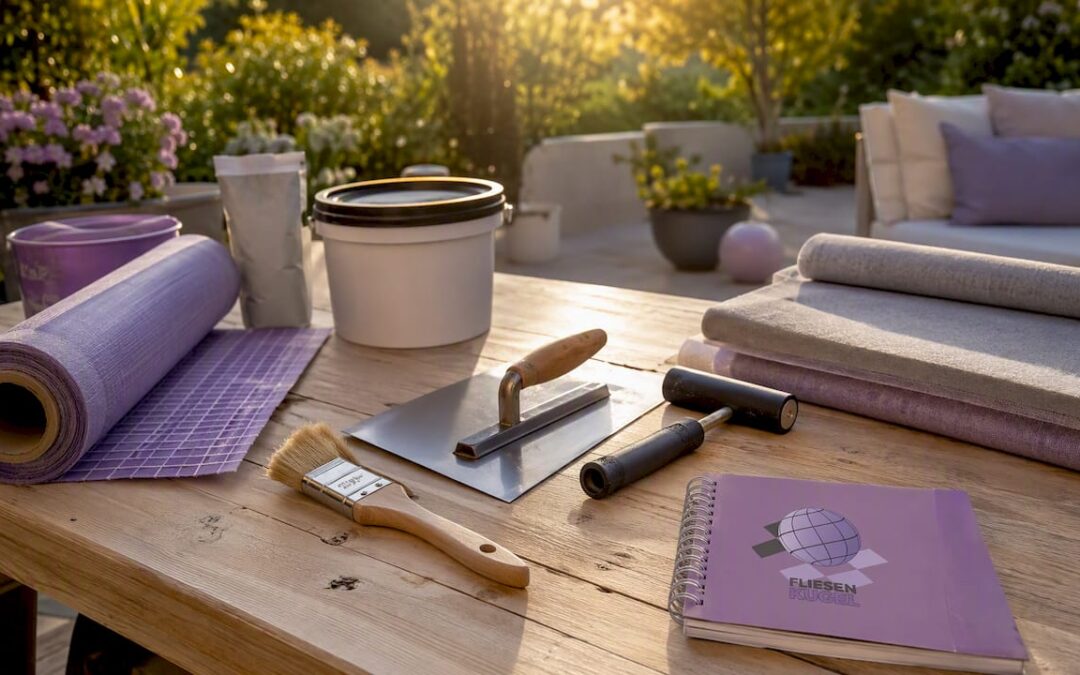

Was Sie vor der Arbeit brauchen: Material und Werkzeug
Abdichtstoffe und Systemkomponenten
Für W2-I kommen laut DIN 18534 vor allem zwei Systemtypen in Frage:
- AIV-F (flüssig aufgetragen): Zementäre Dichtungsschlämmen (CM), Reaktionsharze (RM) oder Polymerdispersionen (DM). Polymerdispersionen sind für Duschböden mit W2-I meist nicht geeignet.
- AIV-B (bahnenförmig): Werkseitig definierte Dicke, hohe Ausführungssicherheit, besonders bei rissempfindlichen Untergründen.
- Dichtbänder für Wand-Boden-Übergänge und Ecken
- Dichtmanschetten für den Ablaufanschluss (passend zum Systemhersteller)
- Flanschkomponenten am Ablauf: Flanschbreite bei W2-I ausreichend bemessen nach Herstellervorgabe
- Primer/Grundierung je nach Untergrund und Herstellervorgabe
- Flexibler Fliesenkleber für den Duschbereich (C2-Klasse)
- Gefälleelemente oder Gefälleestrich-Zubehör für mind. 2 % Neigung
Orientierung bei Markenprodukten: Schluter-KERDI (Bahnenabdichtung), Sopro (Verbundabdichtung und Fugenprodukte), Ardex (Fliesen- und Abdichtungssysteme), PCI Lastogum (Flüssigmembran). Alle Hersteller liefern eigene Systemkomponenten, die aufeinander abgestimmt sind.
Profi-Tipp: Kaufen Sie immer alle Systemkomponenten vom gleichen Hersteller. Nur dann gilt die Systemgarantie. Ein Dichtband von Hersteller A und eine Manschette von Hersteller B kann die Gewährleistung gefährden.
Werkzeuge
Pinsel und Rolle (für flüssige Abdichtung), Glättkelle, Zahnspachtel (für Kleber), Gummiwalze (für Bahnen), Cuttermesser, Wasserwaage oder Neigungsmessgerät, Rührwerk, Prüfflasche für die Dichtheitsprobe.

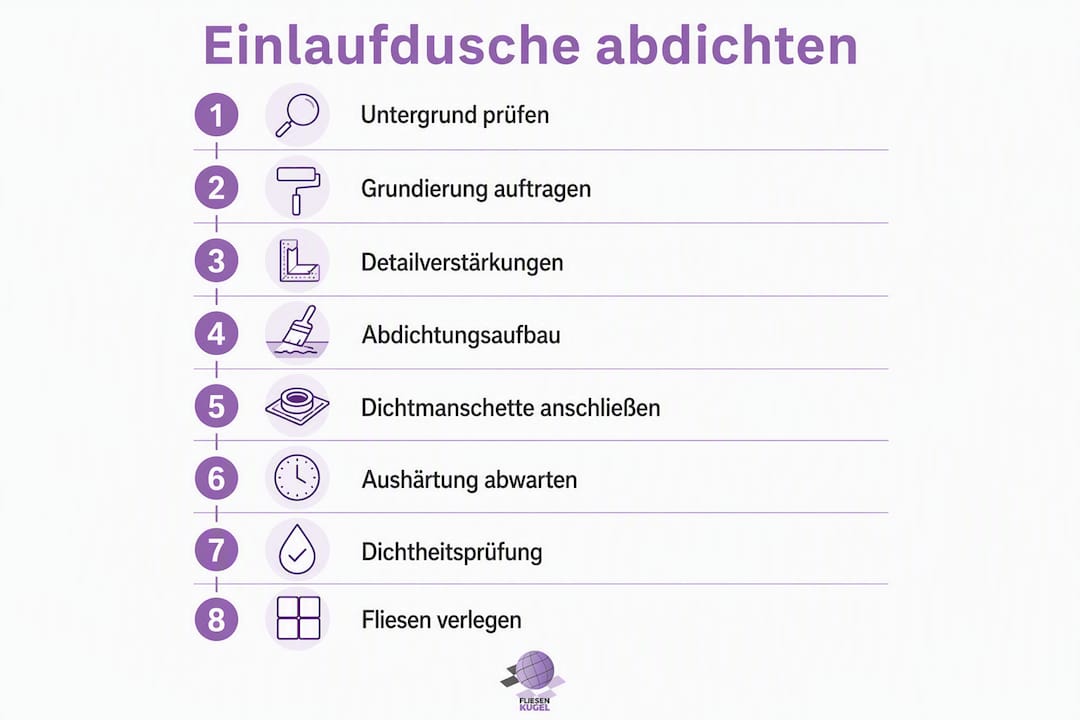

Schritt für Schritt: Einlaufdusche abdichten vor dem Fliesen
Die Abdichtung gelingt, wenn die Reihenfolge stimmt und jede Schicht die nötige Zeit zum Aushärten bekommt. Fehler an dieser Stelle lassen sich nach dem Verfliesen kaum noch beheben.
1. Untergrund prüfen
Estrichart bestimmen (Zement- oder Anhydritestrich), Feuchtegehalt messen, Risse und Hohlstellen kartieren. Das Gefälle zum Ablauf muss mindestens 2 % betragen. Fehlt dieses, muss vor der Abdichtung ein Gefälleausgleich hergestellt werden.
2. Grundierung auftragen
Untergrundabhängig Primer oder Haftbrücke nach Herstellervorgabe einsetzen. Anhydritestrich erfordert besondere Behandlung, da er feuchteempfindlich ist.

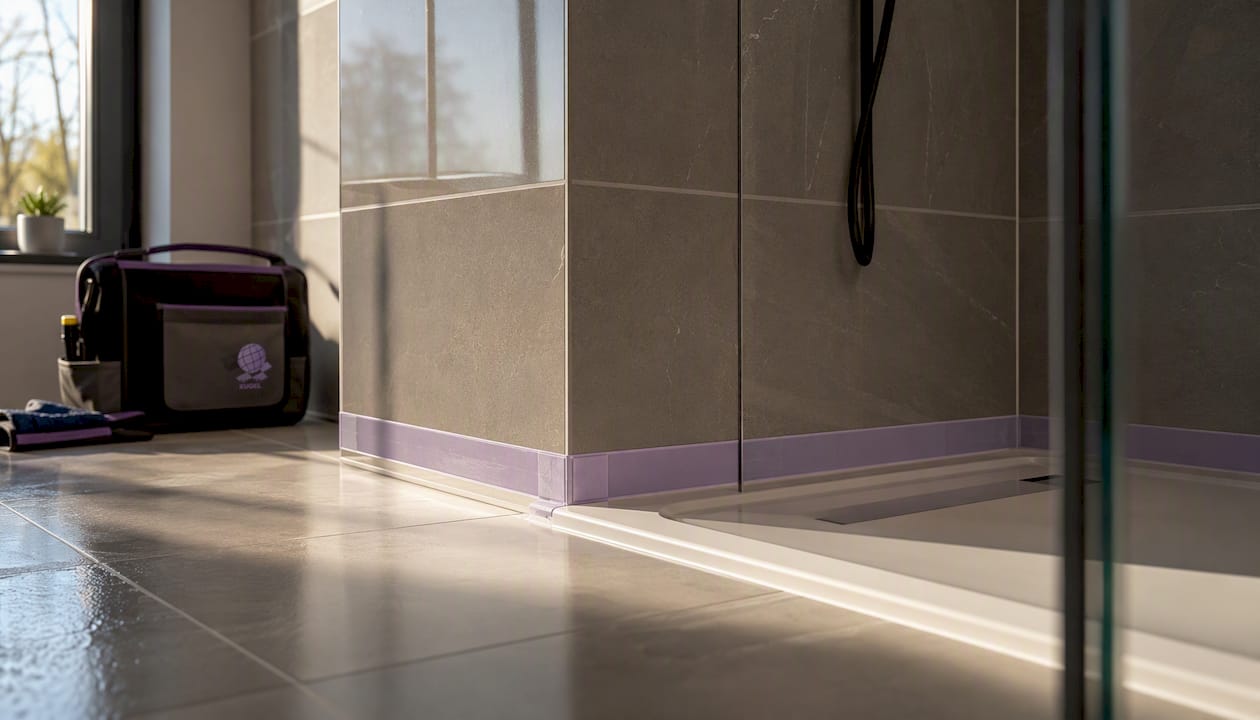

3. Detailverstärkungen einarbeiten
Dichtbänder in alle Wand-Boden-Übergänge und Wandecken einlegen. Innen- und Außenecken mit vorgefertigten Dichtecken (z. B. Schomburg ASO-Dichtecke) verstärken. Bänder falten- und blasenfrei in die frische Abdichtungsmasse einbetten.
4. Abdichtungsaufbau
Bei AIV-F: Erste Schicht auftragen, vollständig trocknen lassen, zweite Schicht überkreuzt auftragen. Mindestschichtdicken einhalten: CM ca. 2,0 mm, RM ca. 1,0 mm. Bei AIV-B: Bahn in frische Klebemasse einlegen, Stöße mit mind. 5 cm Überlappung und Stoßverklebung ausführen, Gummiwalze einsetzen.

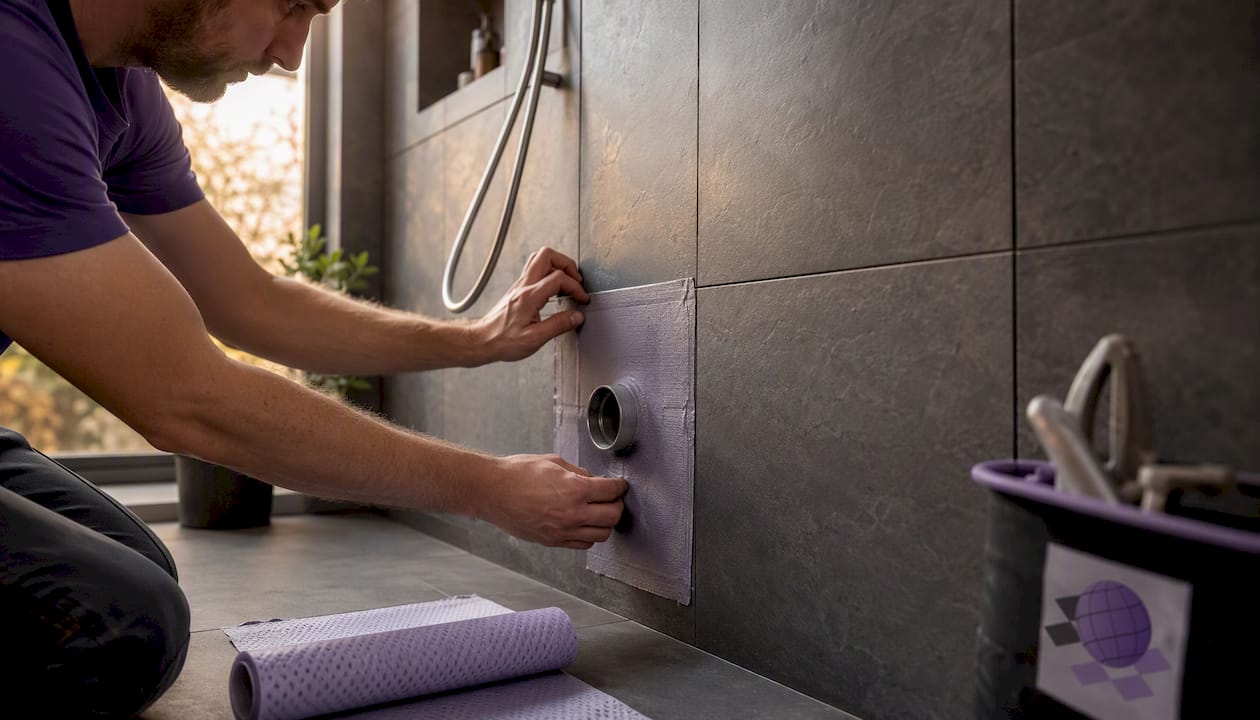

5. Ablauf mit Dichtmanschette anschließen
Die Dichtmanschette muss faltenfrei in die Verbundabdichtung eingelassen werden. Falten erzeugen Kapillareffekte und schleichende Feuchtigkeitsschäden. Flanschbreite prüfen: bei W2-I mind. 50 mm. Nur vom Systemhersteller freigegebene Manschetten verwenden.
6. Aushärtung abwarten
Trocknungszeiten nach Herstellervorgabe einhalten. Temperatur und Luftfeuchte im Raum kontrollieren (mind. 5 °C, max. 80 % relative Luftfeuchte).
7. Dichtheitsprüfung durchführen
Ablauf verschließen, Duschfläche mit Wasser befüllen (ca. 2–3 cm Wasserstand), mindestens 24 Stunden stehen lassen. Anschließend Wasserstand kontrollieren und Ergebnis dokumentieren. Bei Leckage: Schadstelle orten, Abdichtung reparieren, Prüfung wiederholen.
8. Fliesen verlegen
Erst nach bestandener Dichtheitsprüfung und vollständiger Aushärtung mit flexiblem Fliesenkleber im Dünnbett verlegen. Für Duschböden empfehlen sich Fliesen mit Rutschhemmung R10 oder R11. Mosaikfliesen folgen dem Mindestgefälle von 2 % leichter als großformatige Platten.
Profi-Tipp: Prüfen Sie den Ablaufanschluss und die Flanschbreite als allererstes, bevor Sie mit der Abdichtung beginnen. Ein nachträglicher Flanschaustausch nach dem Abdichten ist aufwendig und teuer.
Was sagt die DIN 18534 zur Einlaufdusche?
DIN 18534 hat die alte DIN 18195 für Innenräume abgelöst und schafft durch Wassereinwirkungsklassen klare Ausführungsvorgaben. Für Heimwerker bedeutet das: Ohne Kenntnis der richtigen Klasse lässt sich kein normgerechtes System wählen.
Die Wassereinwirkungsklassen im Überblick:
- W0-I: Kein direkter Wasserangriff (z. B. Wohnräume ohne Nassbereich)
- W1-I: Geringer Wasserangriff (z. B. Wandflächen im Duschbereich, je nach Untergrund)
- W2-I: Mäßiger Wasserangriff — Duschboden, bodengleiche Einlaufdusche
- W3-I: Hoher Wasserangriff (z. B. öffentliche Reihenduschen)
Für den Duschboden gilt W2-I als Standardeinstufung. Wandflächen im Duschbereich sind oft W1-I, abhängig vom Untergrund.
Konkrete Vorgaben aus der Norm:
- Bodenabdichtung an aufgehenden Bauteilen: mind. 5 cm Überdeckungshöhe
- Wandabdichtung: mind. 20 cm über die höchste Zapfstelle
- Gefälle zum Ablauf: ausreichend bemessen
- Flanschbreite am Ablauf: bei W2-I ausreichend bemessen
Wichtig: Hersteller-ETA und allgemeine bauaufsichtliche Prüfzeugnisse (abP) sind verbindlich für die Materialwahl und Verarbeitung. Wer ein System ohne gültige Zulassung einsetzt, verliert den Gewährleistungsschutz und handelt nicht normgerecht.
Wo entstehen Fehler? Kritische Stellen und wie Sie sie vermeiden
Anschlüsse an Wand-Boden-Übergängen und Duschabläufen sind die neuralgischen Punkte jeder Duschinstallation. Hier entscheidet die korrekte Einbindung von Systemkomponenten über langfristige Trockenheit.
Typische Fehler und ihre Lösung:
- Fehlendes oder unzureichendes Gefälle: Wasser steht auf der Abdichtung. Bei späteren Fugendefekten dringt es direkt in den Baukörper. Gefälle vor der Abdichtung herstellen.
- Falten in der Dichtmanschette: Kapillareffekte entstehen, Wasser kriecht unter die Abdichtung. Nur systemkonforme Manschetten verwenden, sorgfältig einlegen.
- Fehlende Eckenverstärkung: Dichtbänder und vorgefertigte Eckelemente sind kein optionales Extra, sondern Pflicht an allen Innen- und Außenecken.
- Zu frühes Verfliesen: Flüssige Abdichtungen brauchen vollständige Aushärtung. Wer zu früh klebt, drückt die noch weiche Schicht zusammen und erzeugt Schwachstellen.
- Falsche Kleberwahl: Im Duschbereich ist flexibler Kleber (C2) Pflicht. Normaler Zementkleber reißt bei Temperaturschwankungen.
- Stoßbehandlung bei Bahnen vernachlässigt: Stöße müssen mit mind. 5 cm Überlappung und vollflächiger Verklebung ausgeführt werden.
Wer sich bei der Ausführung unsicher ist, findet bei Fliesen-kugel in Herrenberg und Böblingen fachkundige Beratung vor Ort. Gerade bei Altbausituationen in der Region, wo alte Estriche und unbekannte Untergründe häufig sind, lohnt sich ein Profi-Check vor Arbeitsbeginn.
Profi-Tipp: Fotografieren Sie alle kritischen Stellen (Ablaufanschluss, Eckenverstärkungen, Dichtbänder) vor dem Verfliesen. Diese Dokumentation ist Gold wert, wenn später eine Reklamation oder Versicherungsfrage auftaucht.
Trocknungszeiten und Dichtheitsprüfung: Wie lange warten?
Die Faustregel lautet: erst fliesen, wenn der Hersteller die Freigabe gibt. Wer zu früh anfängt, riskiert die gesamte Abdichtungsebene.
| Abdichtungssystem | Typische Mindest-Trocknungszeit | Empfohlene Bedingungen |
|---|---|---|
| CM (zementäre Schlämme, 2 Lagen) | 24–48 Stunden je Lage | 15–25 °C, max. 80 % Luftfeuchte |
| RM (Reaktionsharz) | mindestens 24 Stunden | 15–25 °C, keine direkte Sonneneinstrahlung |
| Polymerdispersion (DM) | Die Trocknungszeiten nach Herstellervorgabe einhalten | 15–25 °C, gute Belüftung |
| Bahnenförmige Systeme (AIV-B) | Sofort nach Verlegung begehbar | Klebemasse muss ausgehärtet sein |
Bahnenförmige Abdichtungen erlauben oft schnellere Weiterarbeit als flüssige Systeme. Bei CM-Systemen mit zwei Lagen können zwischen Auftrag und Fliesenverlegung gut 48–72 Stunden vergehen.
Checkliste Dichtheitsprüfung:
- Ablauf wasserdicht verschließen (Stopfen oder Folie)
- Duschfläche mit ca. 2–3 cm Wasser befüllen
- Mindestens 24 Stunden stehen lassen, Wasserstand markieren
- Wasserstand nach 24 Stunden kontrollieren und Ergebnis schriftlich festhalten
- Bei Abfall: Leckage orten, Abdichtung öffnen, reparieren, erneut prüfen
- Erst nach bestandener Prüfung mit dem Verfliesen beginnen
Was kommt unter die Fliesen? Schichtaufbau bei Neubau und Sanierung
Der Schichtaufbau unterscheidet sich je nach Ausgangssituation. Beide Varianten haben ihre eigene Logik.
Neubau:
- Betondecke oder Rohboden
- Trittschall- und Wärmedämmung (falls erforderlich)
- Zementestrich mit Gefälleausbildung (mindestens 2 % zum Ablauf)
- Grundierung
- Verbundabdichtung AIV-F oder bahnenförmige Abdichtung AIV-B
- Flexibler Fliesenkleber (C2)
- Fliesen mit Rutschhemmung R10/R11
Mehr zum Schichtaufbau im Bad erklärt Fliesen-kugel in einem eigenen Praxisartikel.
Sanierung:
Hier ist die Bestandsaufnahme entscheidend. Estrichart bestimmen (Anhydrit reagiert anders als Zement), Feuchtegehalt messen, Risse und Hohlstellen kartieren. Bei feuchteempfindlichen Untergründen gelten besondere Einschränkungen für die Systemwahl. Manchmal ist ein Ausgleich oder eine Aufdopplung nötig, bevor die Abdichtung aufgebracht werden kann.
Mindestschichtdicken bei AIV-F:
- CM: ca. 2,0 mm Trockenschichtdicke
- RM: ca. 1,0 mm
- Polymerdispersion: ca. 0,5 mm (für W2-I Duschboden meist nicht geeignet)
Profi-Tipp: Bei Sanierungen mit engem Zeitplan sind bahnenförmige Systeme oft die bessere Wahl. Sie sind sofort nach der Verlegung begehbar und erlauben schnellere Weiterarbeit, ohne auf lange Trocknungszeiten zu warten.
Wichtige Erkenntnisse
Eine normgerechte Abdichtung nach DIN 18534 mit Wassereinwirkungsklasse W2-I ist die einzige zuverlässige Grundlage für eine dauerhaft dichte Einlaufdusche unter Fliesen.
| Thema | Details |
|---|---|
| Norm und Klasse | DIN 18534, Duschboden als W2-I einstufen, Abdichtung ist Pflicht |
| Gefälle | Mindestens 2 % zum Ablauf herstellen, vor der Abdichtung, nicht danach |
| Ablaufanschluss | Dichtmanschette faltenfrei einbinden, Flanschbreite bei W2-I ausreichend bemessen nach Herstellervorgabe |
| Trocknungszeiten | CM: 24–48 Stunden je Lage; Bahnen erlauben schnellere Weiterarbeit |
| Fliesen-kugel | Normgerechte Abdichtung und Fliesenverlegung in Herrenberg, Böblingen und Umgebung |
Aus Sicht des Fliesenmeisters: Warum die Abdichtung kein Sparfeld ist
Die häufigste Frage, die ich höre: „Kann ich das selbst machen?“ Die ehrliche Antwort: Ja, aber nur wenn Sie die Norm kennen, das richtige System wählen und die Trocknungszeiten wirklich einhalten. Der Schritt, an dem die meisten Heimwerker scheitern, ist nicht das Auftragen der Abdichtung, sondern die Vorbereitung. Ein Gefälle, das um 0,5 % zu wenig hat, oder eine Dichtmanschette mit einer einzigen Falte reicht aus, um nach drei Jahren Schimmel hinter den Fliesen zu haben.
In der Region Herrenberg und Böblingen sehe ich häufig Altbauten mit Anhydritestrich, der bei falscher Behandlung aufquillt. Wer das nicht weiß und einfach eine Flüssigabdichtung draufstreicht, hat ein Problem. Genau deshalb lohnt sich zumindest eine Vorab-Beratung durch einen Fachbetrieb, bevor der erste Pinsel in die Abdichtungsmasse taucht.
Systemgarantien gelten nur, wenn alle Komponenten vom gleichen Hersteller stammen und die Verarbeitungsanleitung eingehalten wurde. Das ist kein Kleingedrucktes, das ist die Grundlage jeder Gewährleistung. Wer das ignoriert, trägt das Risiko selbst.
Fliesen-kugel übernimmt die Abdichtung für Sie
Wer die Abdichtung der Einlaufdusche lieber in professionelle Hände gibt, bekommt bei Fliesen-kugel alles aus einer Hand: Vor-Ort-Beratung und Untergrundprüfung, normgerechte Abdichtung nach DIN 18534, fachgerechter Ablaufanschluss mit systemkonformer Dichtmanschette, Fliesenverlegung im Dünnbett und abschließende Dichtheitsprüfung mit Dokumentation. Der Ablauf ist unkompliziert: Termin vereinbaren, Angebot erhalten, Ausführung beauftragen.
Fliesen-kugel betreut Kunden in Herrenberg, Böblingen, Sindelfingen, Calw, Gärtringen, Ehningen und der gesamten Umgebung. Schauen Sie sich die Leistungen von Fliesen-kugel an oder werfen Sie einen Blick in die Referenzgalerie für abgeschlossene Badsanierungen in der Region.
Nützliche Quellen und Normen
Wer tiefer einsteigen möchte, findet hier die wichtigsten Anlaufstellen:
- DIN 18534: Abdichtung bodengleicher Duschen (info-bauleitung.de) — Praxiserklärung mit Wassereinwirkungsklassen und Systemanforderungen
- DIN 18534: Barrierefreie Dusche (Forum Verlag) — Vergleich flüssig vs. bahnenförmige Abdichtung
- Bauindex-Online: DIN 18534 Innenraumabdichtung — Überdeckungshöhen und Normdetails
- Sopro Planer-Kapitel Abdichtung im Verbund — Herstellerdokumentation mit Systemvorgaben
- Schritt für Schritt zur sicheren bodengleichen Dusche (ARGE) — Praxisleitfaden mit Ausführungshinweisen
- Fliesen in Feuchträumen: Schutz und Abdichtung — Praxisratgeber von Fliesen-kugel
Hinweis: Immer die aktuellen Herstellerverarbeitungsanleitungen und das jeweilige ETA oder abP prüfen. Die Norm ist maßgeblich, aber die Systemvorgaben des Herstellers sind verbindlich für die konkrete Ausführung.
FAQ
Wie dichtet man eine bodengleiche Einlaufdusche ab?
Mit einer Verbundabdichtung (AIV-F) oder bahnenförmigen Abdichtung (AIV-B) nach DIN 18534, Wassereinwirkungsklasse W2-I. Der Ablauf wird mit einer systemkonformen Dichtmanschette faltenfrei eingebunden, Ecken und Wand-Boden-Übergänge mit Dichtbändern verstärkt.
Wann darf nach der Abdichtung gefliest werden?
Erst nach vollständiger Aushärtung und bestandener Dichtheitsprüfung. Bei zementären Schlämmen (CM) bedeutet das mindestens 24–48 Stunden je Lage; bahnenförmige Systeme erlauben oft schnellere Weiterarbeit.
Was kommt unter die Fliesen in der Dusche?
Unter den Fliesen liegt die Abdichtungsebene: Grundierung, Verbundabdichtung oder Dichtbahn, Dichtbänder an Übergängen und die Dichtmanschette am Ablauf. Erst darüber kommt der flexible Fliesenkleber und der Fliesenbelag.
Welche Gefälleanforderung gilt für den Duschboden?
Nach DIN 18534 ist ein Mindestgefälle von 2 % zum Ablauf vorgeschrieben (Stand: 2026). Stehendes Wasser auf der Abdichtung erhöht das Risiko, dass bei Fugendefekten Wasser in den Baukörper eindringt.
Kann Fliesen-kugel die Abdichtung normgerecht ausführen?
Ja. Fliesen-kugel führt normgerechte Abdichtungen nach DIN 18534 in Herrenberg, Böblingen, Sindelfingen, Calw und Umgebung aus, inklusive Untergrundprüfung, Ablaufanschluss und Dichtheitsprüfung.
